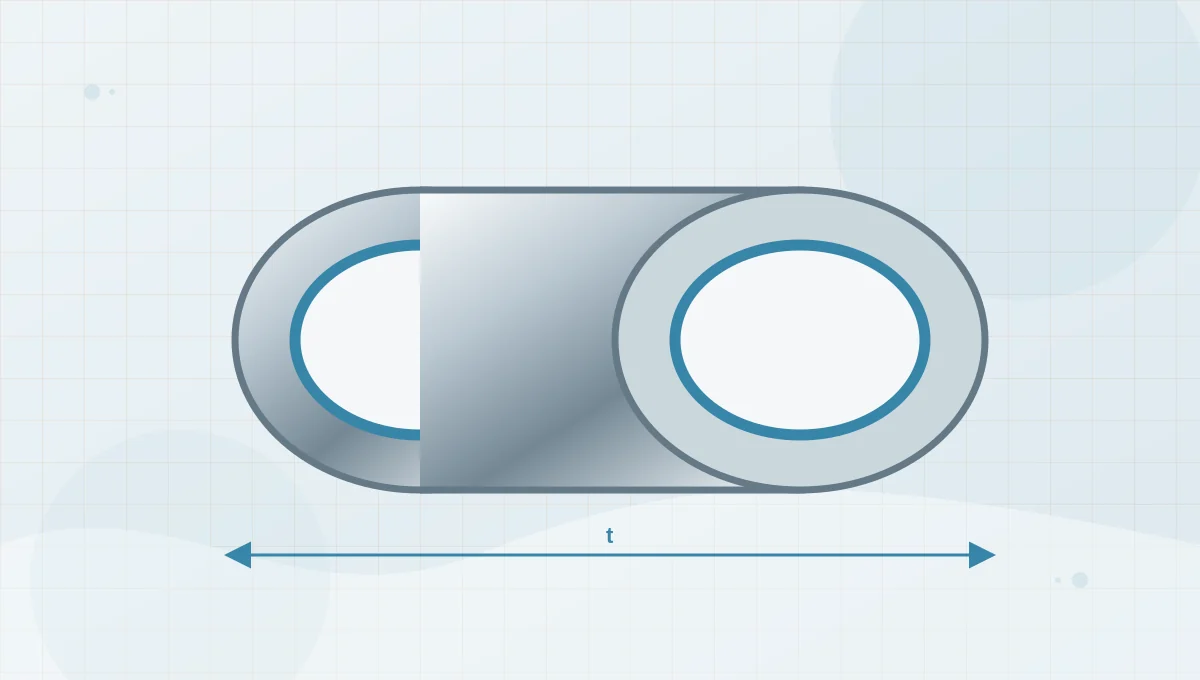

Barlow Formülü ile Boru Et Kalınlığı Hesabı Nasıl Yapılır?
İç basınçlı borularda çap, izin verilen gerilme, kaynak verimi, sıcaklık ve korozyon payıyla cidar ön hesabı.
Barlow yaklaşımı, ince cidarlı borularda iç basınç ile çevresel gerilme arasındaki ilişkiyi kullanarak teorik cidar kalınlığı için hızlı bir ön hesap sağlar.
Bu sonuç doğrudan sipariş et kalınlığı değildir. İlgili borulama standardı, sıcaklıkta izin verilen gerilme, üretim toleransı, kaynak katsayısı ve korozyon payı ayrıca uygulanmalıdır.
Temel girdiler nelerdir?
İç basınç, boru çapı, malzemenin çalışma sıcaklığındaki izin verilen gerilmesi ve bağlantı verimi temel girdilerdir. Kullanılan çapın iç veya dış çap olması, denklem biçimine göre doğru seçilmelidir.
Basınç birimi ile gerilme birimi uyumlu değilse sonuç hatalı çıkar. Tüm değerler aynı birim sistemine çevrilmelidir.
- Tasarım basıncını çalışma basıncından ayırın.
- Sıcaklığa bağlı malzeme değerini kullanın.
- Kaynaklı boruda uygun birleşim verimini kontrol edin.
Teorik kalınlığa hangi paylar eklenir?
Korozyon veya erozyon payı, eksi hadde toleransı, diş veya kanal kaybı ve mekanik yük gereksinimleri teorik basınç cidarına eklenebilir.
Dış yük, vakum, ovalleşme, darbe ve destek aralığı gibi etkiler Barlow hesabının dışında kalabilir; nihai tasarım ilgili kodla doğrulanmalıdır.
Sık sorulan sorular
Barlow formülü nihai boru seçimi için yeterli mi?
Hayır. Hızlı ön hesap sağlar; standarda bağlı katsayılar ve diğer yük durumları ayrıca kontrol edilmelidir.
Korozyon payı formül sonucuna dahil midir?
Temel teorik sonuçta genellikle ayrı değerlendirilir ve gerekli minimum kalınlığa sonradan eklenir.
