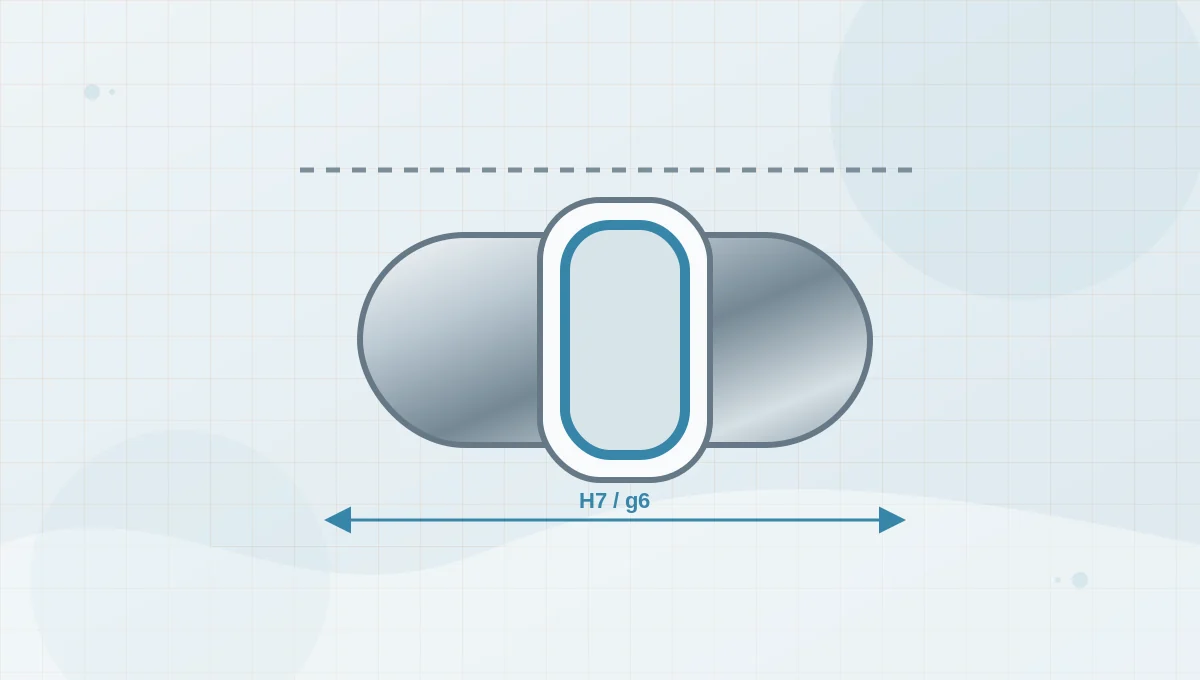

H7/g6 Geçme Nedir? Boşluklu Geçme Seçimi ve Kullanım Alanları
H7/g6 geçmenin çalışma mantığı, tipik kullanım alanları, nominal çapa göre tolerans değişimi ve teknik resimde doğru gösterimi.
H7/g6, delik esaslı sistemde sık kullanılan boşluklu geçme kombinasyonlarından biridir. Delik H7 alanında, mil ise nominal ölçünün altında kalan g6 alanında üretildiği için montaj sonrasında kontrollü bir boşluk oluşması beklenir.
Bu ifade tek başına sabit bir mikron değeri değildir. Alt ve üst sapmalar nominal çap aralığına göre değişir; bu nedenle teknik resimdeki ölçü mutlaka ilgili çapla birlikte değerlendirilmelidir.
H7/g6 geçme hangi durumlarda tercih edilir?
Parçaların rahat monte edilmesi, sökülebilmesi ve düşük boşlukla hareket etmesi gereken uygulamalarda değerlendirilebilir. Kılavuz miller, kayar yataklamalar, merkezleme elemanları ve hassas fakat sıkı olmayan montajlar buna örnek olabilir.
Yük, hız, yağlama, sıcaklık ve yüzey kalitesi uygun değilse yalnız tolerans kombinasyonu iyi çalışma garantisi vermez.
- Nominal çap aralığını doğrulayın.
- Minimum ve maksimum boşluğu ayrı hesaplayın.
- Yüzey pürüzlülüğü ile geometrik toleransları da belirtin.
Teknik resimde nasıl yazılır?
Montaj resminde geçme Ø25 H7/g6 gibi birlikte gösterilebilir. Parça resimlerinde ise delik ölçüsü Ø25 H7, mil ölçüsü Ø25 g6 olarak ayrı çağrılır.
Fonksiyon için kritikse eş merkezlilik, silindiriklik, salgı veya yüzey pürüzlülüğü gibi ek gereksinimler yalnız ölçü toleransına bırakılmamalıdır.
Sık sorulan sorular
H7/g6 her zaman boşluklu geçme midir?
Genel olarak boşluklu geçme karakteri verir; kesin minimum ve maksimum boşluk nominal çapa göre hesaplanmalıdır.
H7/g6 rulman yatağı için otomatik doğru seçim midir?
Hayır. Rulman bilezik yükü, dönme durumu, sıcaklık ve üretici önerisi ayrıca değerlendirilmelidir.
