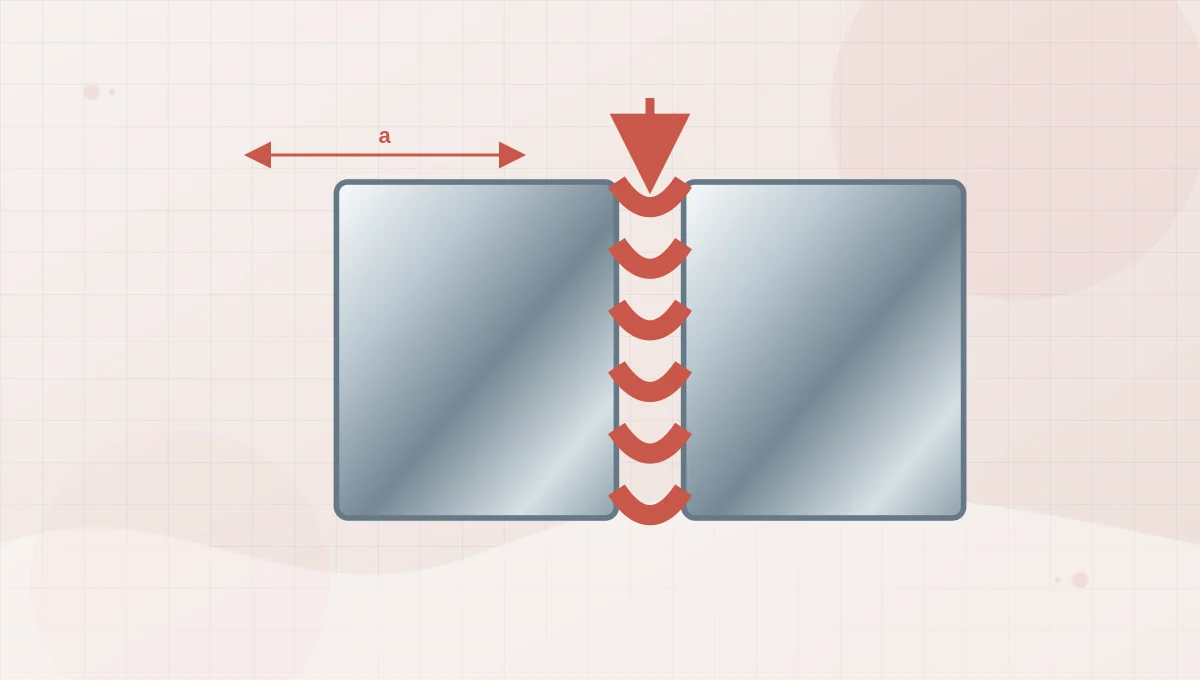

Köşe Kaynağı Boğaz Kalınlığı Nasıl Hesaplanır?
Köşe kaynaklarında a ölçüsü, kaynak boyu, dikiş sayısı, yük yönü, izin verilen gerilme ve etkin kaynak alanı ilişkisi.
Köşe kaynağında taşıyan kesit, görünür kaynak ayağından farklı olan etkin boğaz alanıdır. Boğaz kalınlığı, etkin kaynak boyu ve dikiş sayısıyla birlikte yük taşıma kapasitesini belirler.
Yükün yönü, eksantriklik, kaynak grubu geometrisi, ana malzeme ve kaynak sarf malzemesi dayanımı nihai hesabı etkiler.
Basit doğrudan yükte temel yaklaşım
Doğrudan kesme yükünde toplam etkin alan, boğaz kalınlığı ile etkin kaynak boyunun ve paralel dikiş sayısının çarpımıyla ilişkilendirilebilir. Uygun izin verilen gerilme kullanılarak ilk boyutlandırma yapılır.
Kaynak başlangıç ve bitiş bölgeleri, krater, kesintiler ve gerçek etkin boy göz önüne alınmalıdır.
- Yükün kaynağa göre yönünü belirleyin.
- Tek veya çift taraflı dikişi doğru tanımlayın.
- Minimum ve maksimum kaynak ölçüsü gereksinimlerini kontrol edin.
Eksantrik yükte neden daha ayrıntılı hesap gerekir?
Yük kaynak grubunun ağırlık merkezinden geçmiyorsa doğrudan kuvvete ek olarak moment oluşur. Bu durumda kaynak grubundaki gerilme dağılımı yalnız toplam uzunluğa bölünerek bulunamaz.
Yorulmalı, dinamik veya emniyet kritik birleşimlerde ilgili kaynak standardı, detay sınıfı, muayene ve kalite şartları uygulanmalıdır.
Sık sorulan sorular
Kaynak ayağı ile boğaz kalınlığı aynı mı?
Hayır. Köşe kaynağında etkin boğaz, kaynak geometrisine bağlı olarak ayak ölçüsünden farklıdır.
Kaynak boyunu artırmak kapasiteyi artırır mı?
Basit durumda etkin alanı artırır; ancak yük dağılımı, eksantriklik ve birleşim rijitliği ayrıca kontrol edilmelidir.
