O-Ring Kanal Ölçüsü ve Sıkıştırma Oranı Nasıl Seçilir?
Statik ve dinamik O-ring uygulamalarında kanal derinliği, genişliği, sıkıştırma, doluluk, boşluk ve yüzey kalitesi seçimi.
O-ring kanalının derinliği ve genişliği, contanın ne kadar sıkışacağını ve kanal içinde ne kadar hacim dolduracağını belirler. Aşırı sıkıştırma sürtünme, ısınma ve erken hasar; yetersiz sıkıştırma ise kaçak riski oluşturabilir.
Statik yüzeysel, statik radyal, piston veya mil uygulamalarında aynı kanal oranı kullanılmaz. Basınç, hareket, malzeme sertliği ve sıcaklık birlikte değerlendirilmelidir.

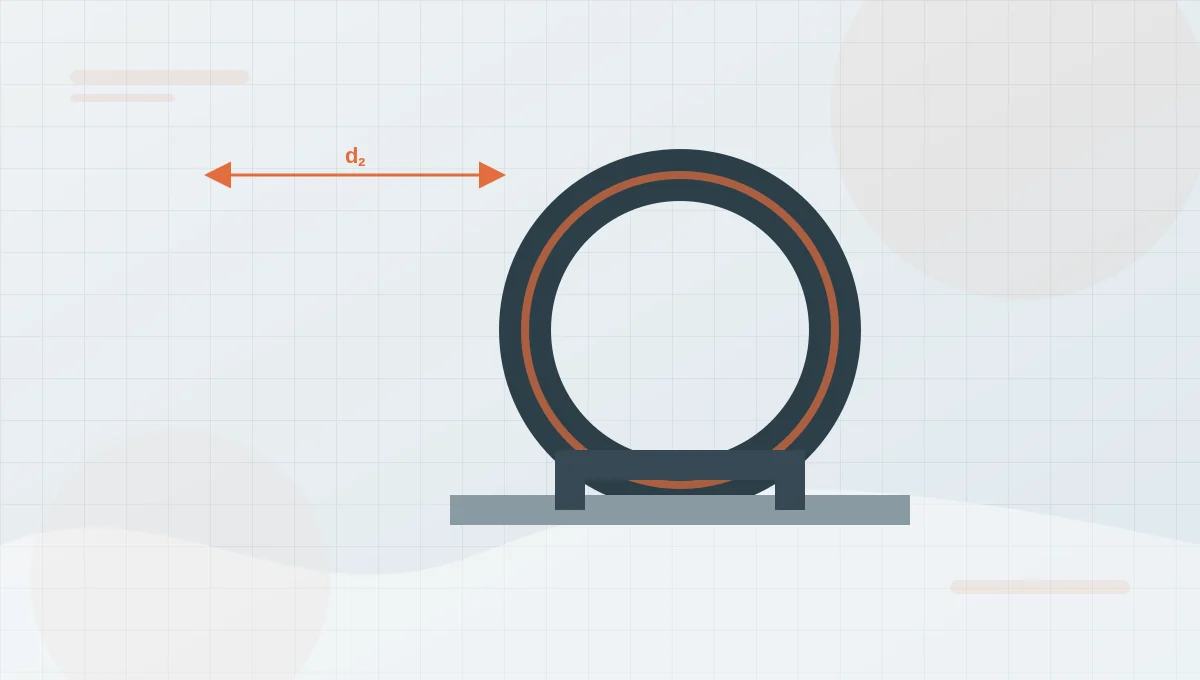

Kanal derinliği ve genişliği neyi kontrol eder?
Kanal derinliği O-ring kesitinin sıkıştırma miktarını belirler. Kanal genişliği ise sıkışan elastomerin yana doğru genişlemesi ve sıcaklıkta hacim değişimi için alan sağlar.
Kanal doluluğu fazla olursa elastomerin hareket edecek hacmi kalmaz. Çok düşük dolulukta ise basınç altında kararsızlık ve ekstrüzyon riski artabilir.
- O-ring gerçek kesit toleransını kullanın.
- Kanal ve karşı yüzey ölçü toleranslarını zincire ekleyin.
- Basınçta ekstrüzyon boşluğunu kontrol edin.
Yüzey ve giriş geometrisi neden önemlidir?
Keskin kenarlar montaj sırasında O-ring yüzeyini kesebilir. Uygun giriş pahı, çapaksız kanal ve kontrollü yüzey pürüzlülüğü sızdırmazlık ömrünü artırır.
Dinamik uygulamalarda yağlama ve yüzey kalitesi daha kritiktir; hız ve sıcaklık elastomer seçimini de etkiler.
Sık sorulan sorular
Statik ve dinamik O-ring kanalı aynı ölçüde olabilir mi?
Her zaman değil. Hareket, sürtünme ve yağlama nedeniyle dinamik uygulamalarda farklı sıkıştırma ve yüzey şartları gerekebilir.
Kanalı O-ring çapına tam eşit yapmak doğru mu?
Genellikle hayır. Sıkıştırma ve hacim genişlemesi için uygulamaya uygun derinlik ve genişlik gerekir.
