Dişli Modül, Diş Sayısı ve Merkez Mesafesi Nasıl Hesaplanır?
Düz dişlilerde modül, diş sayısı, hatve çapı, dış çap, aktarım oranı ve merkez mesafesi arasındaki temel ilişkiler.
Düz dişli geometrisinde modül ve diş sayısı hatve çapını belirler. Birbirine çalışan iki dişlinin hatve çapları ise standart yerleşimde merkez mesafesinin temelini oluşturur.
Geometrik hesap, dişlinin yük taşıma kapasitesini tek başına göstermez. Malzeme, diş genişliği, kalite, yağlama, hız ve servis katsayısı ayrıca ele alınmalıdır.
Temel geometrik ilişkiler

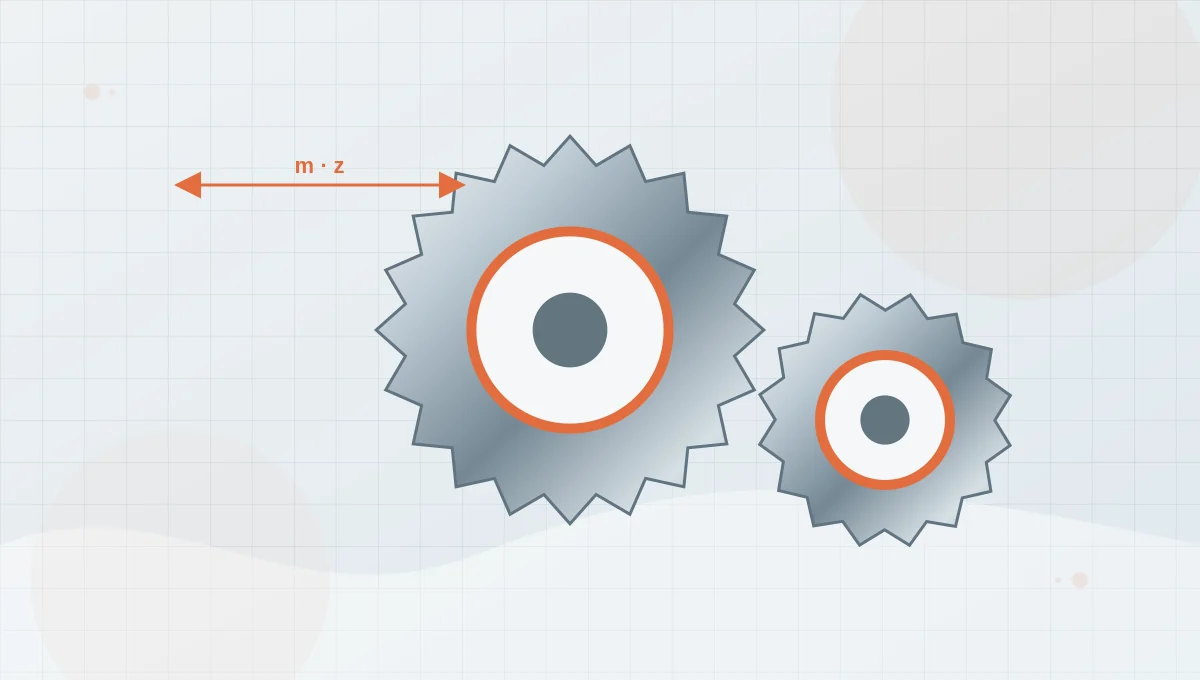

Hatve çapı modül ile diş sayısının çarpımıyla ilişkilidir. Standart düz dişlide dış çap, hatve çapına modüle bağlı bir ilaveyle bulunur. İki dişlinin aktarım oranı diş sayıları oranından elde edilir.
Karşılıklı çalışan dişlilerde modül ve basınç açısı uyumlu olmalıdır. Profil kaydırma varsa standart merkez mesafesi ilişkisi değişebilir.
- Her iki dişlide aynı modülü kullanın.
- Basınç açısını ve profil tipini doğrulayın.
- Düşük diş sayısında alttan kesme riskini kontrol edin.
Geometri sonrası hangi kontroller yapılır?
Diş dibi eğilme dayanımı, yüzey temas basıncı, mil ve rulman yükleri, yağlama ve gürültü hedefi kontrol edilmelidir.
Yüksek hızlı veya hassas aktarmalarda dişli kalite sınıfı, salgı ve gövde rijitliği merkez mesafesi kadar önemlidir.
Sık sorulan sorular
Sadece modül ve diş sayısı dişliyi seçmek için yeterli mi?
Hayır. Geometriyi verir; dayanım, genişlik, malzeme, kalite ve servis koşulları ayrıca hesaplanmalıdır.
Merkez mesafesi değişirse dişliler çalışır mı?
Sınırlı değişiklikler boşluğu etkileyebilir; profil kaydırma ve temas koşulları teknik olarak doğrulanmalıdır.
